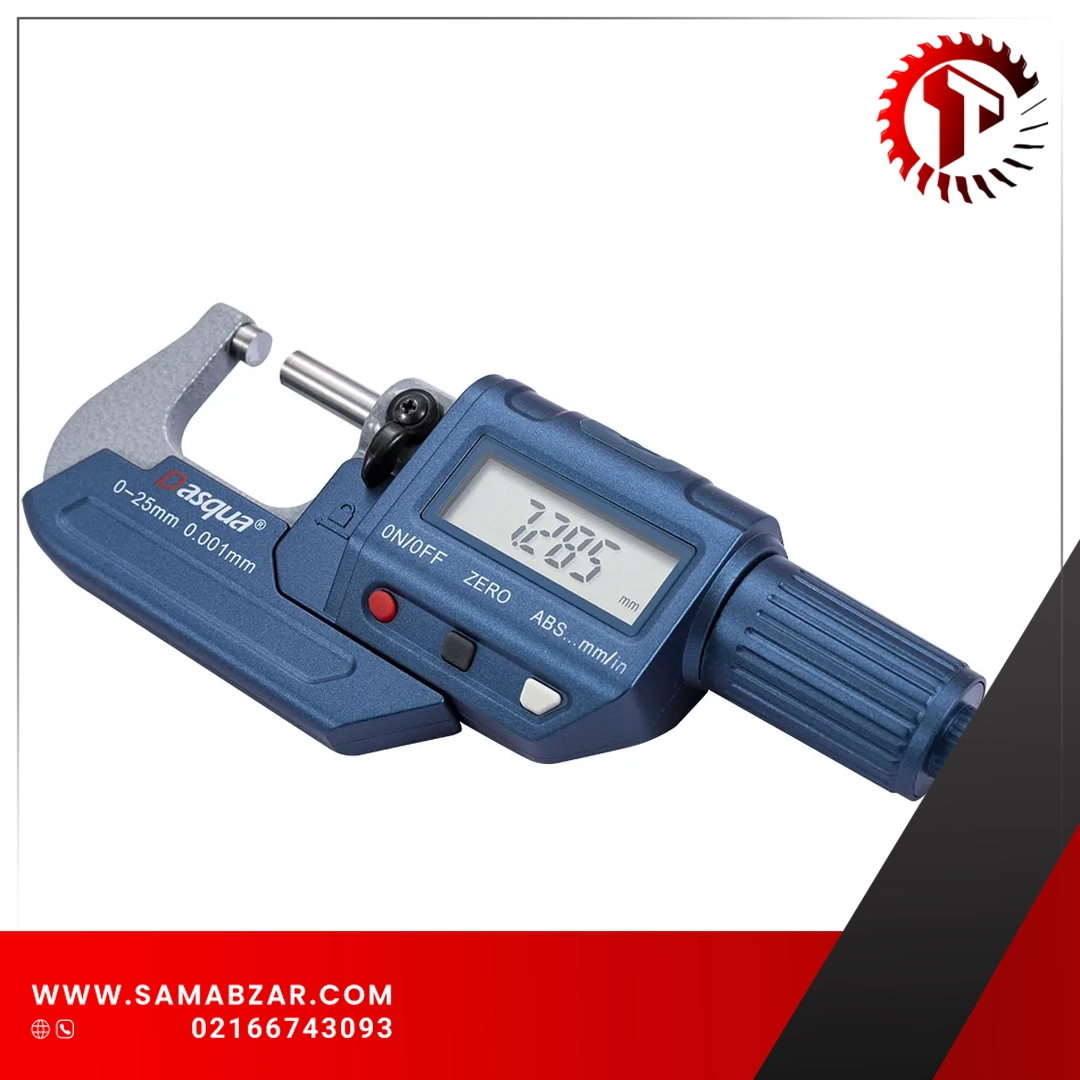

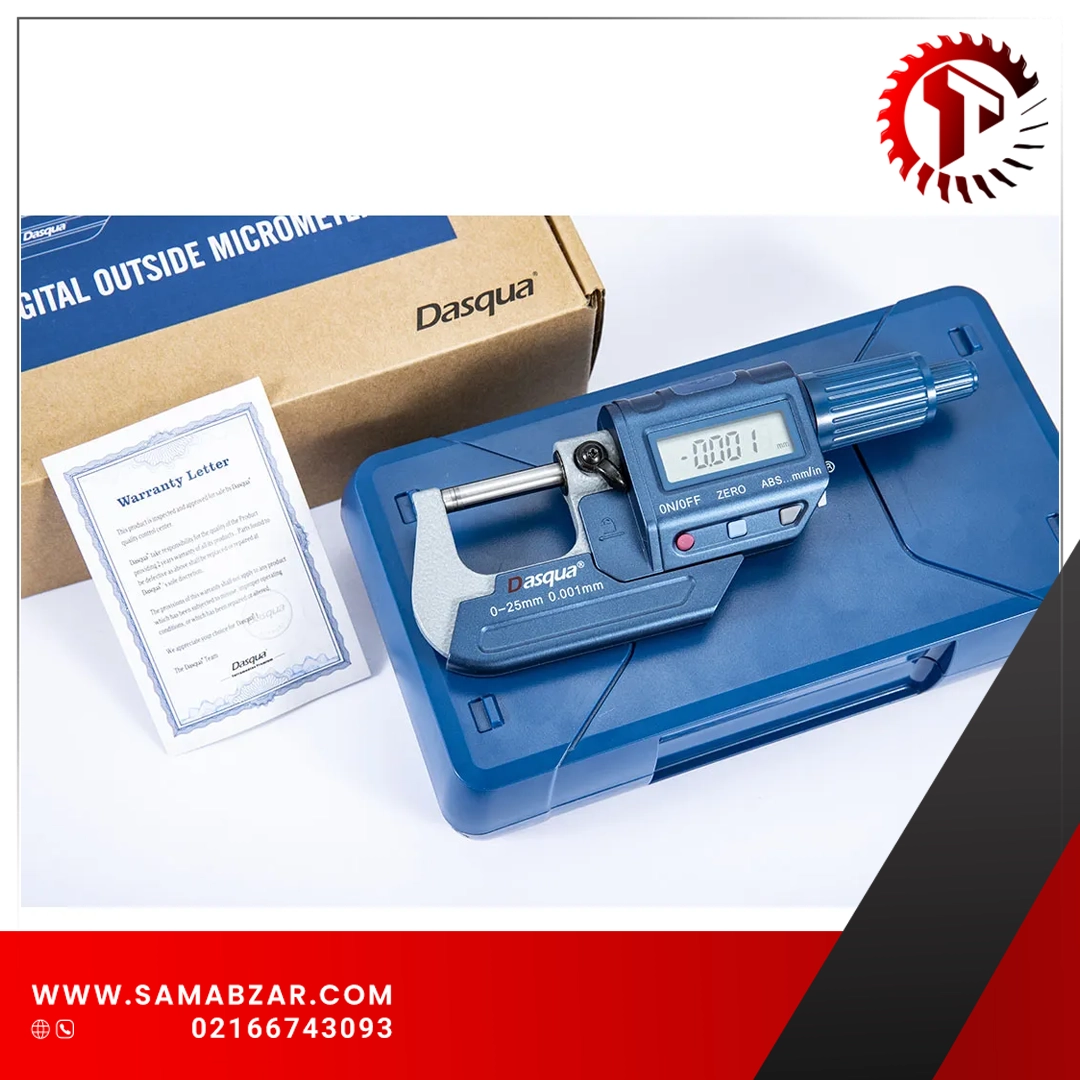

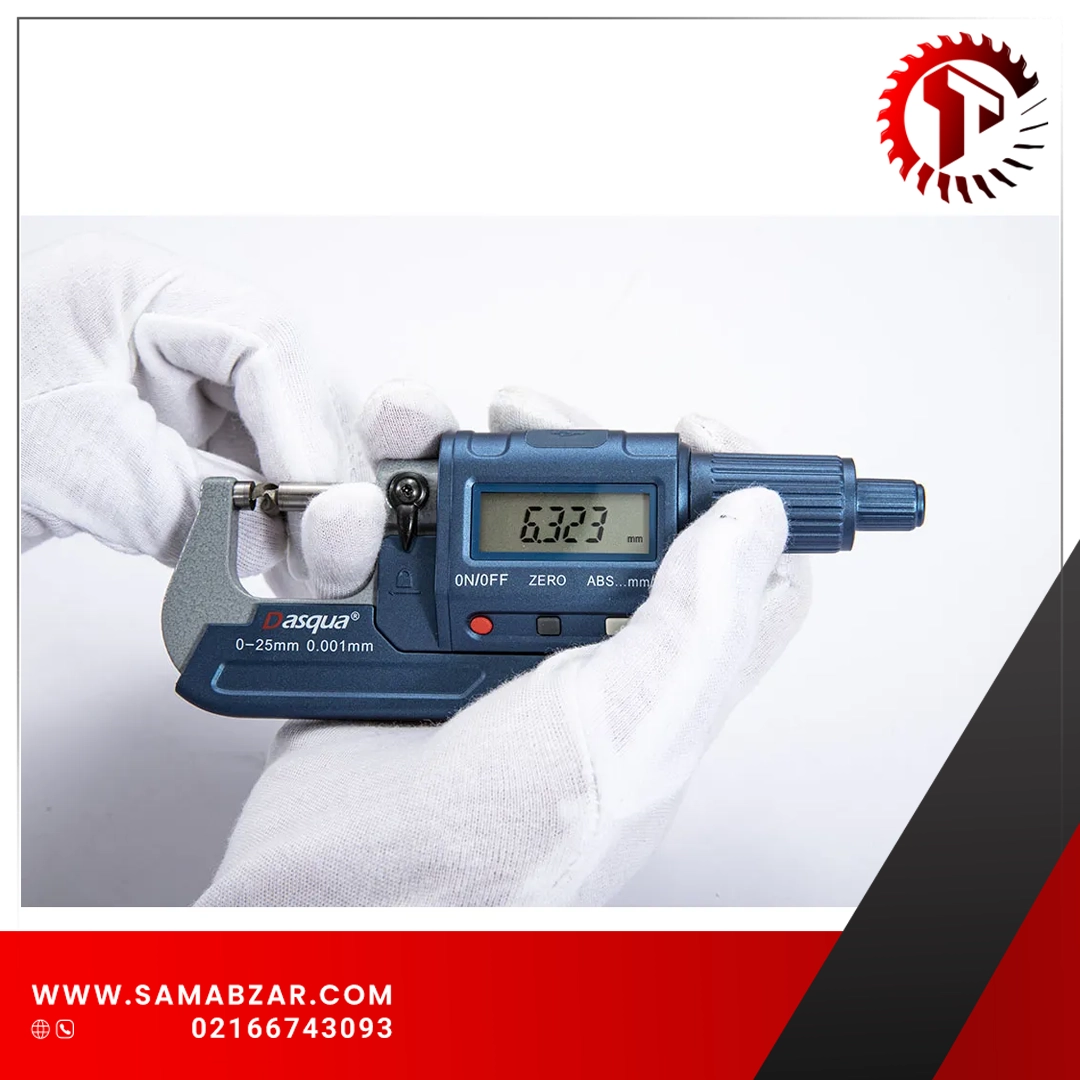

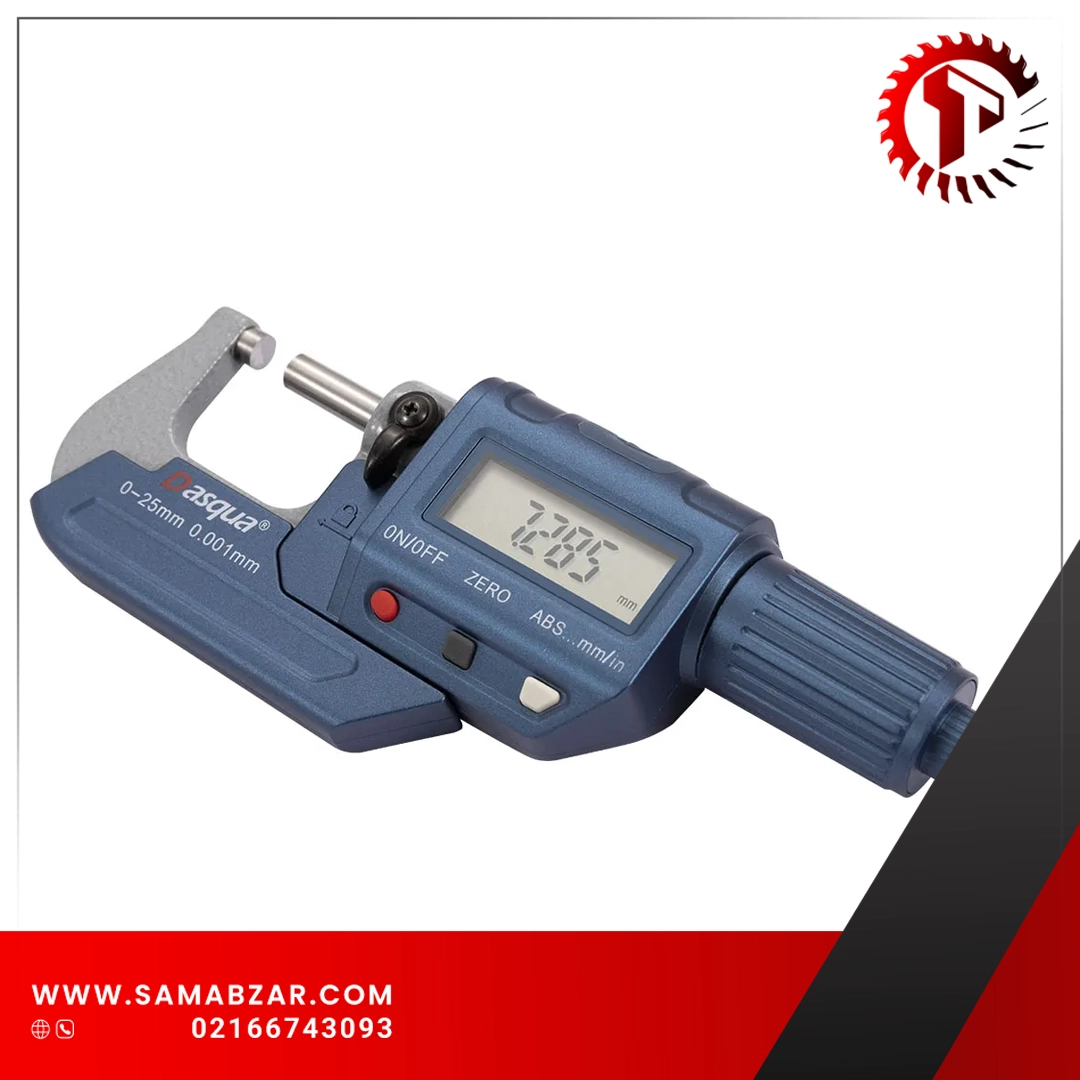

میکرومتر دیجیتال خارجی با شفت استیل و نوک کارباید 4230 / 4210

عناصر کاربردی

1. نمایشگر LCD

2. درایو اصطکاکی (Friction Drive)

3. حرکت سریع (Quick Drive)

4. کلید ABS/INC… UNIT

5. کلید ON/OFF… SET

6. کلید صفر (Zero)

7. خروجی داده (Data Output)

کلیدها

• کلید ON/OFF…SET:

  1. فشار کوتاه: روشن/خاموش کردن دستگاه

  2. فشار طولانی (۲ ثانیه یا بیشتر): تعیین نقطه مبدا برای اندازه‌گیری مطلق (Datum)

  3. پس از تعویض باتری، نقطه مبدا به‌طور خودکار تنظیم می‌شود.

• کلید ABS/INC…UNIT:

• فشار کوتاه: تغییر بین حالت اندازه‌گیری مطلق و نسبی
• در حالت نسبی، علامت “INC” روی نمایشگر ظاهر می‌شود.
• در حالت مطلق، علامتی نمایش داده نمی‌شود.
• فشار طولانی (۲ ثانیه یا بیشتر): تبدیل واحد اندازه‌گیری بین میلی‌متر و اینچ
• علامت “in” برای اینچ نمایش داده می‌شود، در غیر این‌ صورت واحد میلی‌متر خواهد بود.

کلید Zero:

• • با فشار دادن این کلید، عدد نمایشگر در هر موقعیتی صفر می‌شود.

نمایشگر LCD

• “INC”: نشانگر حالت اندازه‌گیری نسبی

• “in”: واحد اینچ

• “mm”: واحد میلی‌متر

• نمایش عددی مانند “88888” هنگام راه‌اندازی به‌منظور تست صفحه‌نمایش

توضیحات عملیاتی

دو نوع عملکرد برای کلیدها وجود دارد:

1. فشار و رها کردن (فشار کوتاه)

2. فشار و نگه‌داشتن به مدت ۲ ثانیه یا بیشتر (فشار طولانی)

منبع انرژی

یک باتری لیتیومی CR2032 در پشت دستگاه قرار می‌گیرد، به‌طوری که قطب مثبت آن به سمت بیرون باشد.
هنگامی که داده‌های نمایشگر کم‌نور شده یا چشمک می‌زنند، باتری را تعویض کنید.

اگر دستگاه به مدت حدود ۵ دقیقه استفاده نشود، به‌صورت خودکار خاموش می‌شود. برای روشن کردن دوباره، کلید “ON/OFF…SET” را فشار دهید. جهت صرفه‌جویی در مصرف باتری، می‌توان دستگاه را به‌صورت دستی نیز خاموش کرد.

مشخصات فنی

• نیروی اندازه‌گیری: 5 تا 10 نیوتن

• دمای عملکرد: 0 تا 40 درجه سانتی‌گراد

• مصرف برق: کمتر از 20 میکروآمپر

• دمای نگهداری: -20 تا 60 درجه سانتی‌گراد.

نکات احتیاطی

• دستگاه را در معرض ضربه یا افتادن قرار ندهید و از اعمال نیروی بیش از حد خودداری کنید.

• از باز کردن یا جدا کردن قطعات داخلی دستگاه پرهیز کنید.

• کلیدها را با اجسام نوک‌تیز فشار ندهید.

• دستگاه را در معرض نور مستقیم خورشید یا در محیط‌های بیش‌ از حد گرم یا سرد نگهداری نکنید.

• از قرار دادن دستگاه در نزدیکی میدان‌های مغناطیسی قوی یا ولتاژهای بالا اجتناب کنید.

• برای تمیز کردن، از پارچه نرم یا گوش‌پاک‌کن خشک استفاده کنید.
  از حلال‌های آلی مانند استون یا بنزن استفاده نکنید؛ در صورت نیاز، از الکل استفاده شود.

• پیش از استفاده، سطوح اندازه‌گیری دستگاه را پاک کنید.

• در صورت عدم استفاده طولانی‌مدت، باتری را خارج کنید.

Functional elements

1.LCD display

2. Friction drive

3.Quick drive

4.ABS/INC… UNIT key

5.ON/OFF… SET key

6.Zero key

7.Data output

Keys

ON/OFFSET key: Power switch. Datumset,

ABS/INC…UNIT key: Absolute & relative measuring. Metric/inch conversion

Zero key set current position as “0”

LCD Display

“INC”: Relative measuring mode

“in” Unit: inch.

“mm”: Unit: metric

Operation

Two ways of pressing the keys are used in the following illustrations:

(1)Press and release

(2) Press and hold 2 sec, or more)

1.ON/OFF… SET key:

Press and release: Power on/off

Press and hold (2sec. or more): re): Datum setting for absolute measurement.

Sets datum automatically after battery reset,

Origin of metric is 0, 25, 50, 75mm…275mm. Origin of inch is 0, 1″, 2″, 3″ 11″.

2.ABS/I NC…UNIT key:

Press and release: Absolute aurrelative measuring mode conversion: “INC”sign displayed

on LCD in relative measuring modie. No signidisplayed on LCD in absolute measuring made. Press and hold (2 sec. or more): Metric/inch conversion, in sign displayed on LCD for inch,

otherwise mm.

3.Zero key:

Press and release set the result to ‘0″ at any position.

Power

A CR2032 Lithium battery is inserted into the back of the instrument with positive pole outward. Replace the battery when the display data is dim or the data on LCD is flashing.

In not used for approximately five minutes the power will auto-off. The micrometer will turn on by pressing “ON/OFF…SET” key. Power off the micrometer by pressing” ON/OFF…SET key to save the battery.

Specifications

Measuring force: 5-10N

Operating temperature: -40°C

Power consumption:20µA

Storage temperature: -20-60°C

Precautions

Do not subject the instrument to blows or knocks. Do not drop it or apply excessive force.

Do not disassemble the instrument.

Do not press the keys with a pointed coject

Do not use or store instrument under direct sunlight or in an excessively hot or cold area.

Do not use the instrument near strong magnetic helds and high voltages

Use a soft cloth or a cotton swab that is dry to clean the instrument. Dianot use organic solvent such as acetone or benzeme. Alcohol may be used

Wipe the measueng faces of the instrument before using it

Remove the battery if the instrument is not used for a long period of time.
