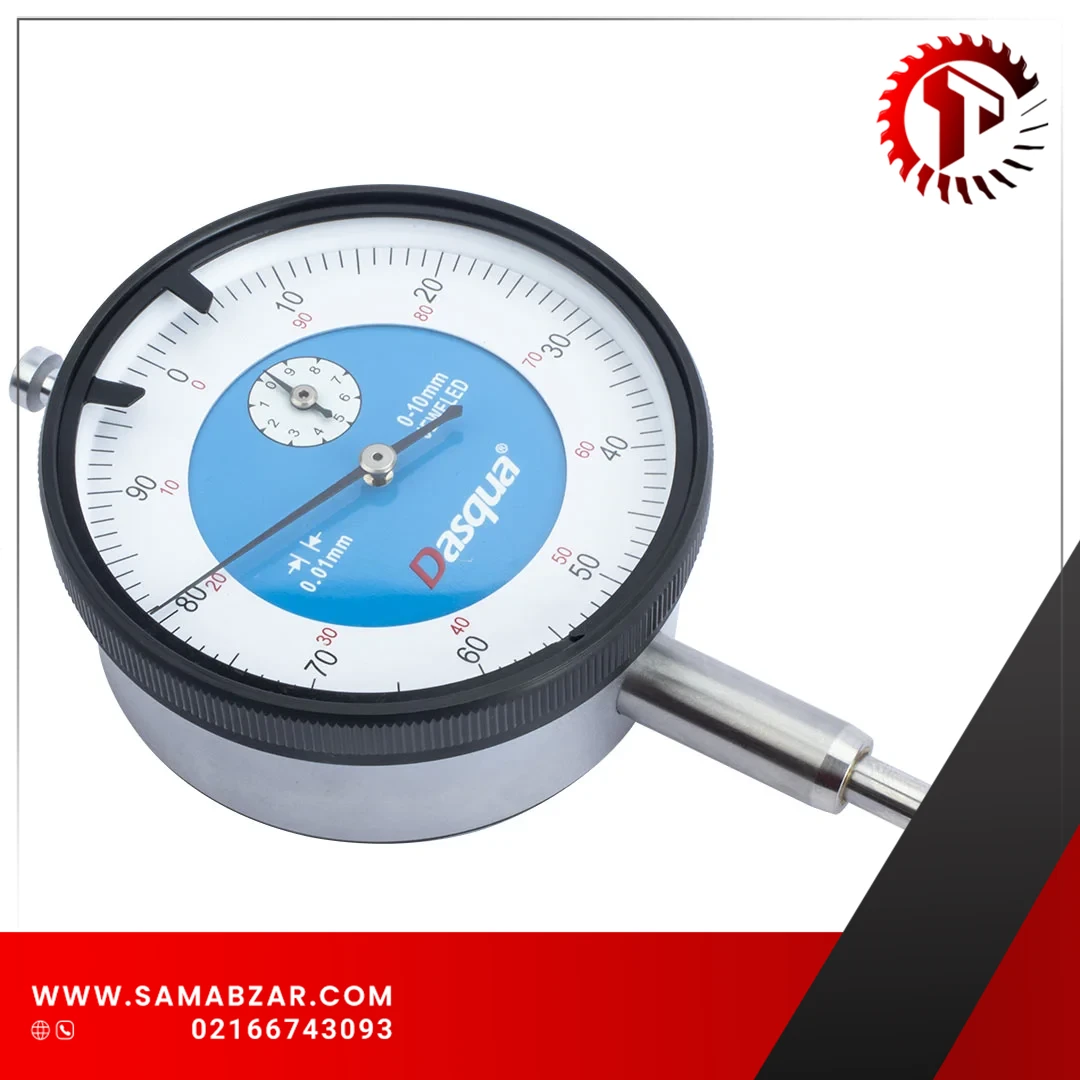

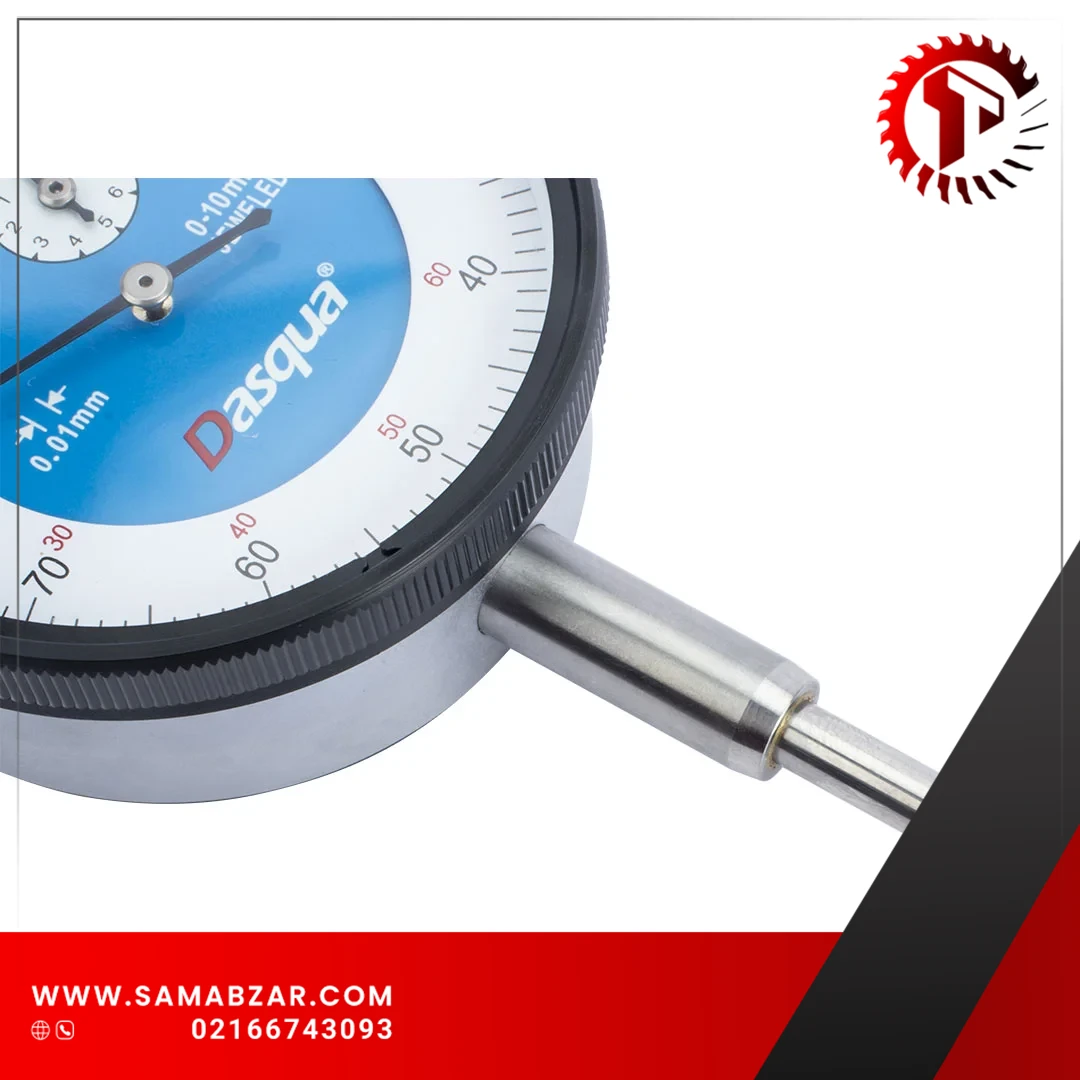

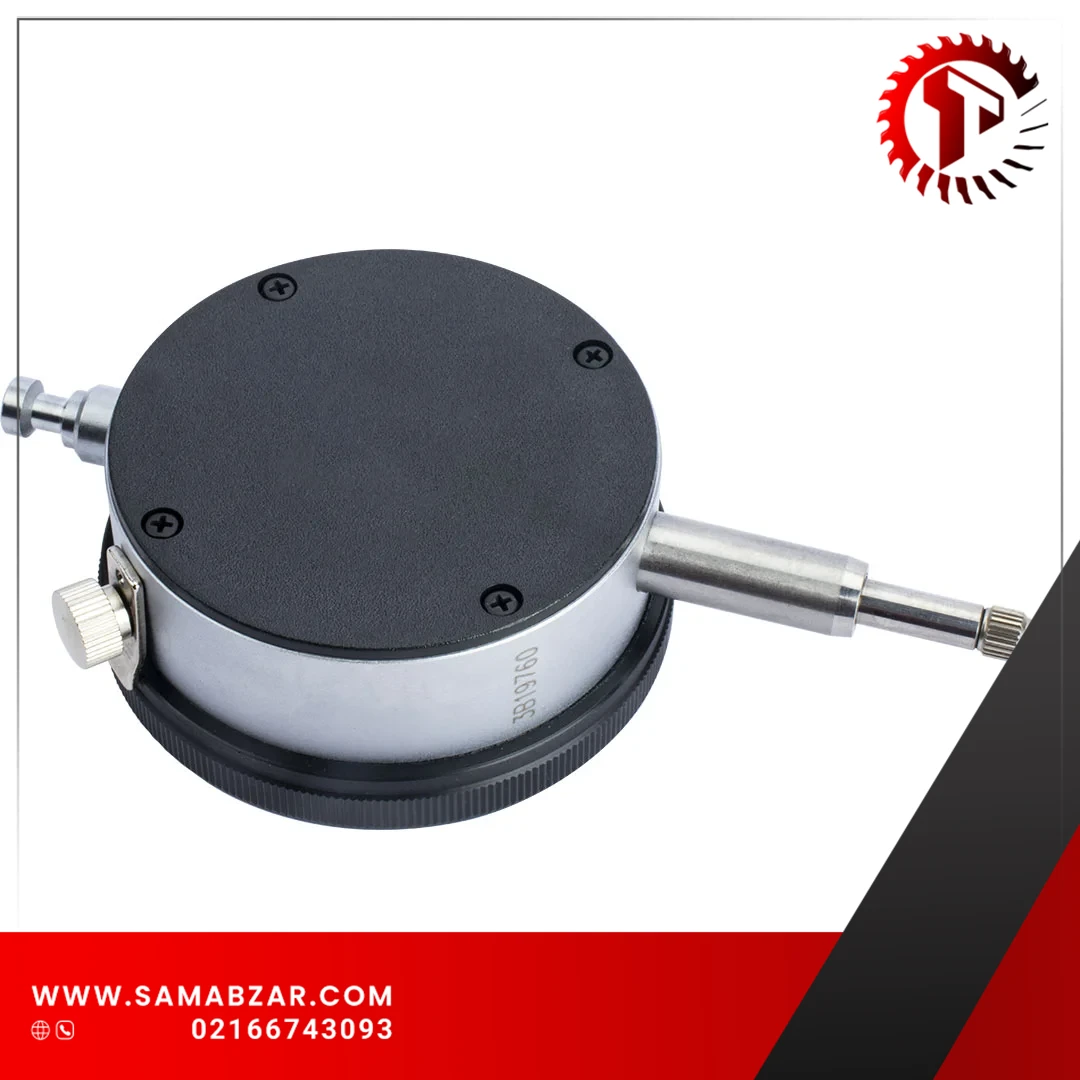

| مشخصات کالا | کد کالا | سایز | دقت |

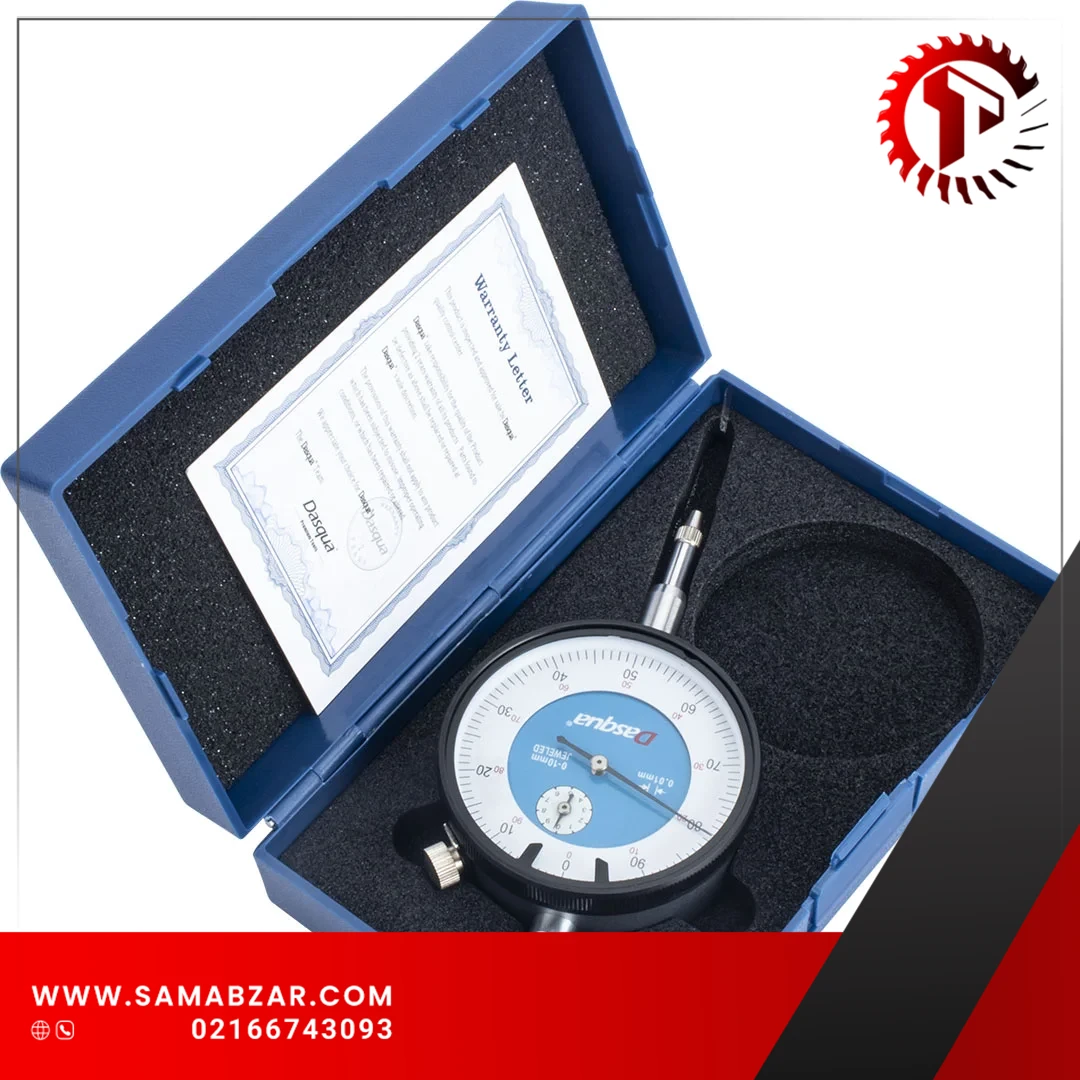

| اندیکاتور عقربهای | 5111-1005 | 0-10mm | 0/01mm |
صفر کردن و استفاده از نشانگر تلرانس
صفر کردن و استفاده از نشانگر تلرانس:
۱. ابتدا سوزن اندازهگیری (پراب) و میله اندازهگیری ساعت اندیکاتور را کاملاً تمیز کنید. اطمینان حاصل کنید که این قطعات بهنرمی حرکت میکنند و هیچگونه جسم خارجی مانع عملکرد آنها نیست.
۲. ارتفاع پایه یا نگهدارنده را بهگونهای تنظیم کنید که عقربه ساعت اندیکاتور حدوداً به یکسوم از کل بازه اندازهگیری حرکت کند.
اطمینان حاصل کنید که سر اندازهگیری بهطور کامل با سطح قطعه در تماس است.

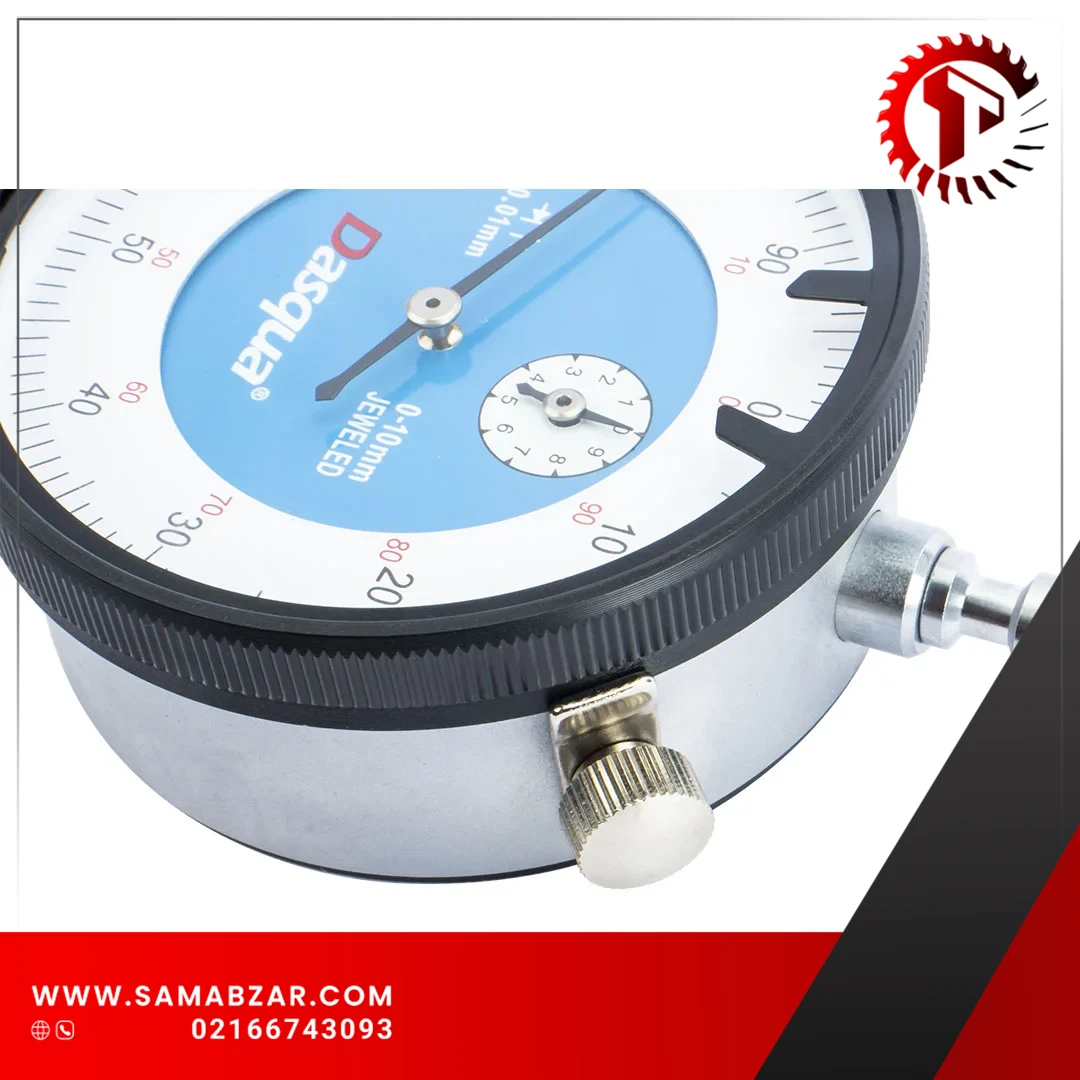

سپس با چرخاندن حلقه بیرونی صفحه مدرج، عقربه را روی عدد “۰” تنظیم کنید. در صورت وجود پین قفلکننده، آن را محکم ببندید.
۳. برای تنظیم نشانگر تلرانس، مقادیر حد بالا و پایین را بر اساس تلرانس واقعی قطعه تنظیم نمایید.
عقربه اندازهگیری باید دقیقاً در مرکز ناحیه تلرانس (صفر ناحیه مجاز) قرار گیرد که نشاندهنده اندازه اسمی قطعه است.
نصب ساعت اندیکاتور روی پایه ارتفاعسنج
۱. ابتدا ساعت اندیکاتور را داخل سوراخ نصب تعبیهشده روی پایه ارتفاعسنج قرار دهید.
۲. سپس با سفت کردن پیچ قفلکننده مخصوص، ساعت را بهطور کامل و محکم به پایه متصل نمایید.
۳. ارتفاعسنج را تنظیم کنید تا هر دو نقطه تماس اندازهگیری روی ساعت اندیکاتور روی عدد صفر قرار گیرند. این کار باعث کاهش خطاهای احتمالی ناشی از تفاوت در نیروی اندازهگیری میشود.
حفاظت و نگهداری
۱. همیشه سطوح اندازهگیری را تمیز نگه دارید. برای پاکسازی پراب، سر اندازهگیری و سطح قطعه، از پارچهای نرم و بدون پرز همراه با الکل بدون آب استفاده کنید تا گردوغبار، چربی یا آلودگی پاک شود.
۲. پس از استفاده، ابزار را در جعبه اصلی خود قرار دهید تا در برابر ضربه، فشار و آسیبهای محیطی محافظت شود.
۳. پس از هر بار استفاده، رطوبت و روغن باقیمانده را از سطح ابزار پاک کنید. پیش از نگهداری، لایهای نازک از روغن ضدزنگ مانند WD40 روی سطوح اندازهگیری بمالید.
۴. ابزار را از قرارگیری در معرض نور مستقیم خورشید، دمای بسیار بالا یا پایین، و رطوبت زیاد دور نگه دارید. در محیطی خشک، پایدار و بدون فشار مکانیکی بر قطعات متحرک نگهداری شود.
۵. از باز کردن یا تغییر دادن اجزای دستگاه خودداری کنید. ابزار از کارخانه بهطور دقیق کالیبره شده و هرگونه تنظیم یا تعمیر غیراصولی ممکن است باعث از بین رفتن دقت و عملکرد ابزار شود.
Zeroing and Using the Tolerance Indicator
ZERO AND USE THE TOLERANCE INDICATOR:
-
Clean the probe and measuring rod of the indicator. Ensure that they move smoothly and that no foreign objects obstruct their motion.
-
Adjust the height of the fixture so that the pointer moves to approximately one-third of the full measuring range. Make sure the measuring head is in full contact with the surface to be measured.
Rotate the outer dial ring to align the pointer with “0” on the scale. Tighten the locking pin, if one is present. -
To set the tolerance zone, adjust the tolerance limit indicators based on the actual size tolerance.
Ensure that the measuring pointer rests at the center (zero) of the tolerance zone corresponding to the measured dimension.
Installing the Indicator Gauge on the Height Gauge
-
Insert the indicator gauge into the mounting hole of the height gauge stand.
-
Tighten the gauge locking screw to securely fasten the indicator to the stand.
-
Adjust the height gauge so that both measurement contact points on the indicator gauge read zero. This helps eliminate potential measurement errors due to variations in measuring force.
PROTECTION AND MAINTENANCE
English (Polished):
-
Always keep the measuring surfaces clean. Use a soft, lint-free cloth and anhydrous alcohol to remove dust, oil, or debris from the probe, measuring head, and measured object.
-

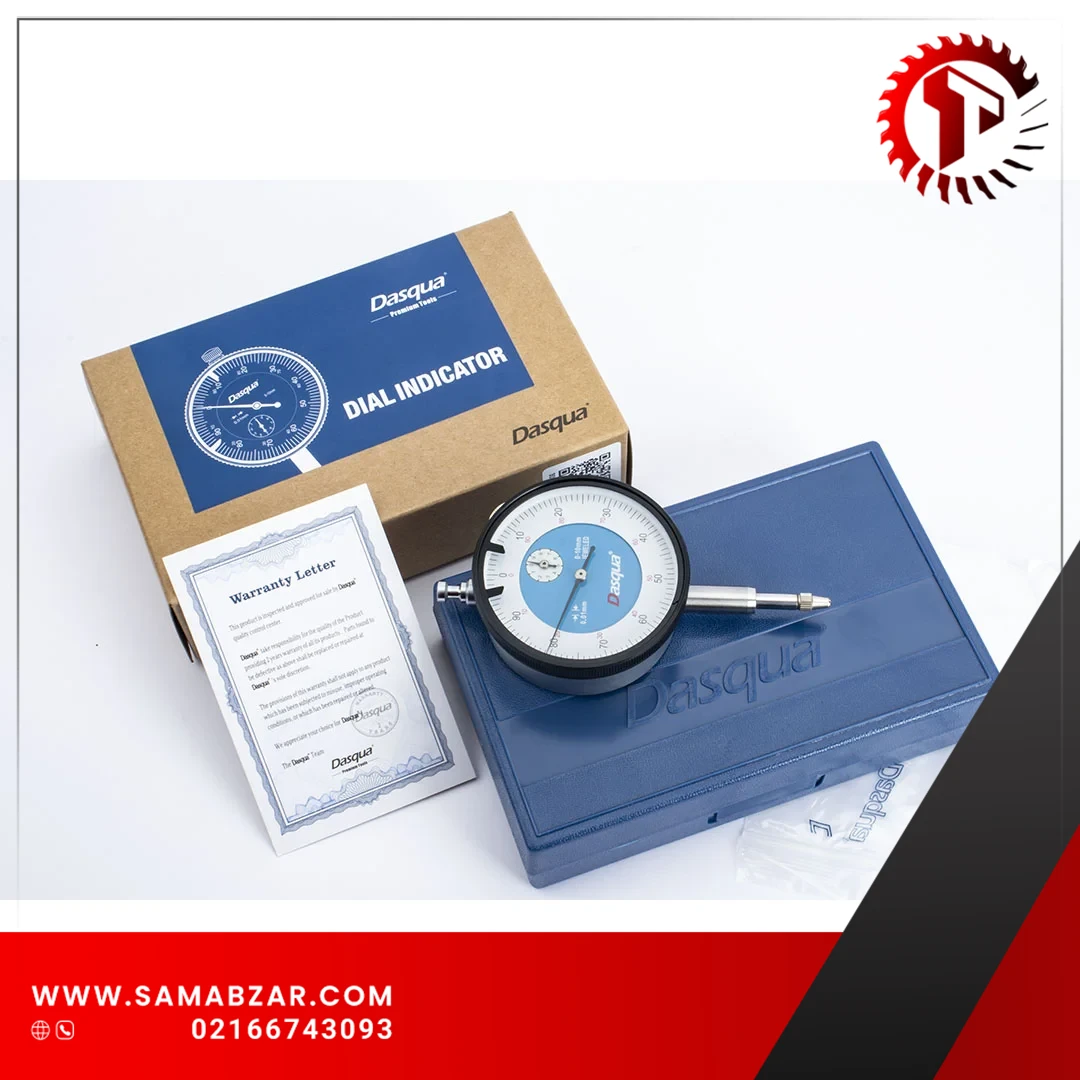

After use, store the tool in its original case to protect it from shocks, impacts, and environmental damage.
-
Wipe off any moisture or oil from the tool after each use. Apply a light coat of rust-preventive oil (such as WD40) before storage.
-
Avoid exposure to direct sunlight, extreme temperatures, or high humidity. Store the tool in a dry, stable environment with no mechanical stress on moving parts.
-
Do not disassemble or modify the device. The tool is factory-calibrated, and unauthorized adjustments may compromise its accuracy and functionality.
