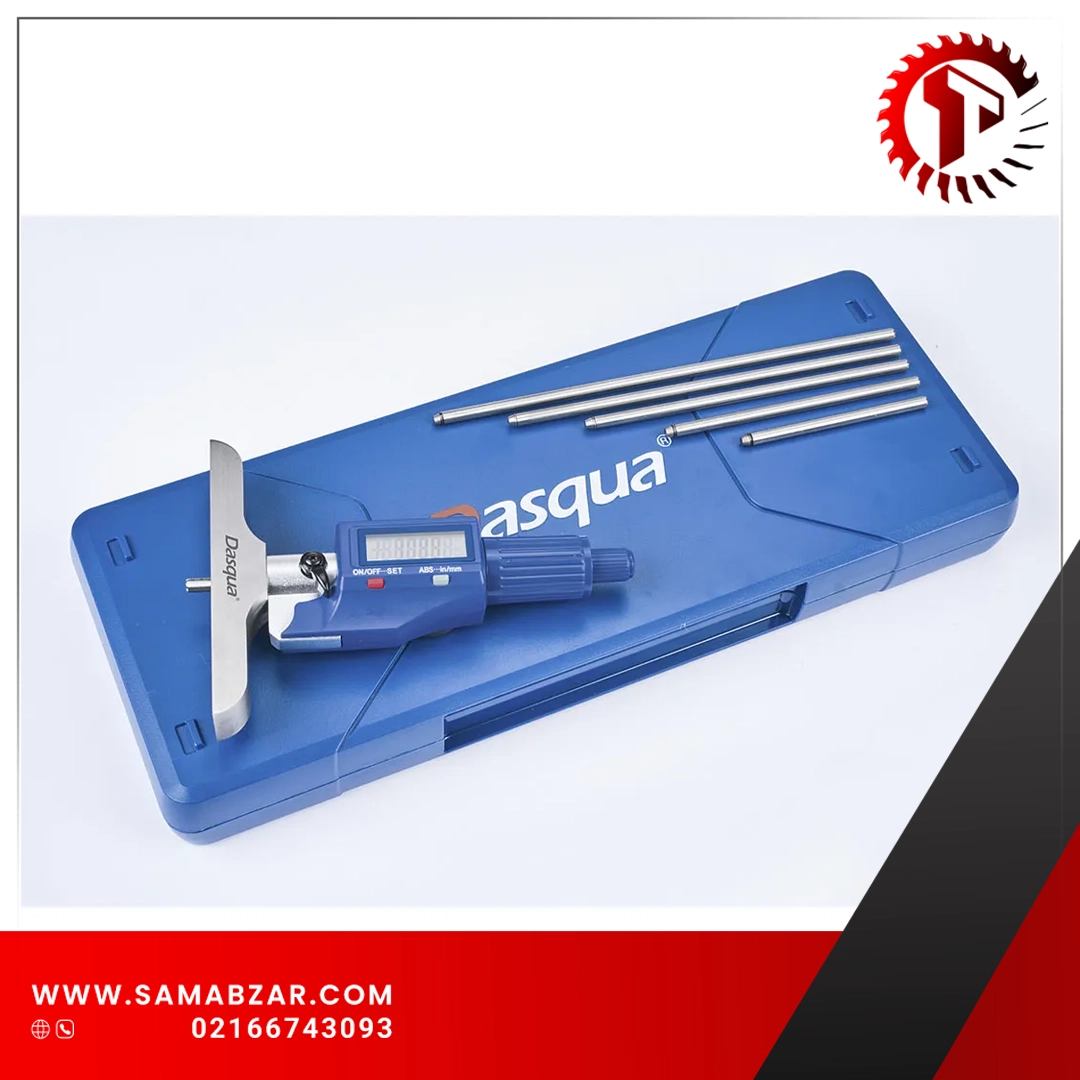

میکرومتر صلیبی دیجیتال

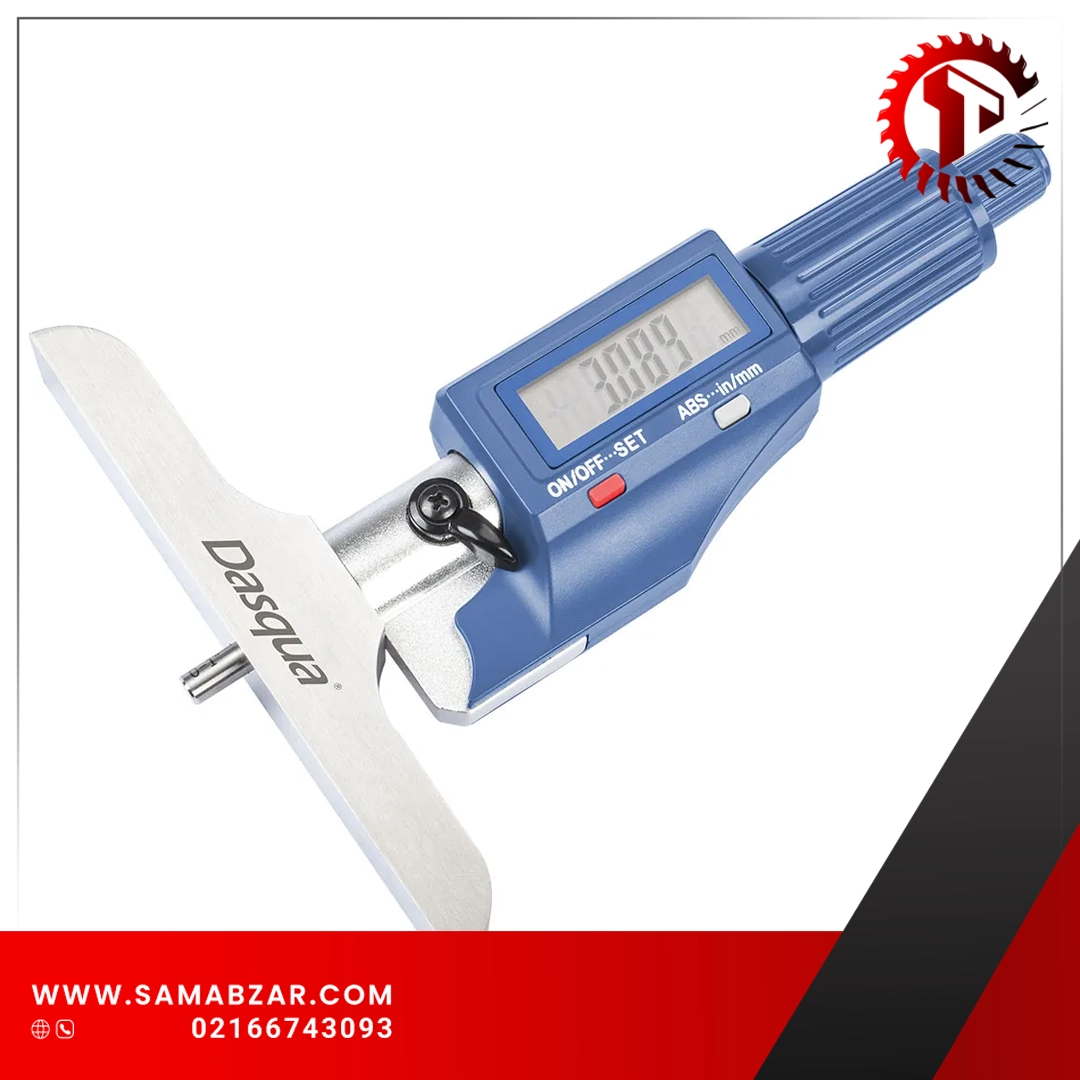

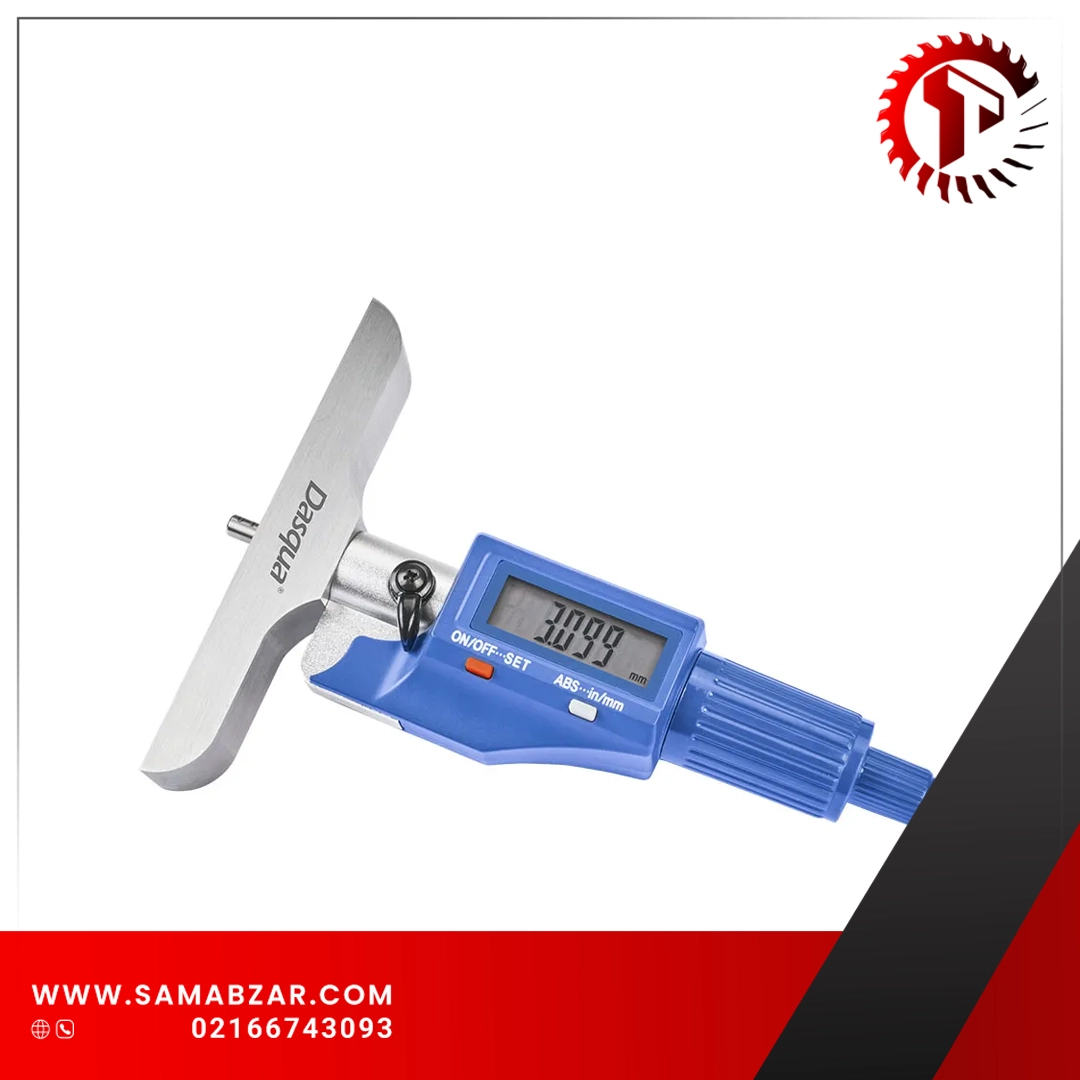

عملکرد دکمه‌ها (Button Function)

ON/OFF…SET

• فشار کوتاه: در صورت خاموش بودن ابزار، با یک بار فشار دادن، دستگاه روشن می‌شود؛ در حالت روشن، با فشار مجدد، دستگاه خاموش می‌گردد.

• فشار طولانی (نگه‌داشتن برای چند ثانیه): برای تنظیم صفر (مبناگذاری) در حالت اندازه‌گیری مطلق.

ABS…in/mm

• فشار کوتاه: تغییر بین حالت اندازه‌گیری مطلق (Absolute) و نسبی (Relative). در حالت نسبی، مقادیر نسبت به موقعیت صفر فعلی نمایش داده می‌شوند.

• فشار طولانی (نگه‌داشتن برای چند ثانیه): تبدیل واحد اندازه‌گیری بین سیستم متریک (میلی‌متر) و اینچ (Imperial/Inch).

نحوه استفاده (Usage)

1. انتخاب فک اندازه‌گیری مناسب:
   بر اساس نوع قطعه کار، فک (سر اندازه‌گیری) مناسب را انتخاب کرده و نصب نمایید.

2. تنظیم صفر (Zero Setting):
   پیش از شروع اندازه‌گیری، تنظیم نقطه صفر الزامی است.
   سطح فک اندازه‌گیری و سطح مرجع پایه را با پارچه بدون پرز تمیز کنید.

   • برای بازه اندازه‌گیری ۰ تا ۲۵ میلی‌متر (۰ تا ۱ اینچ): می‌توان عملیات صفر کردن را مستقیماً انجام داد. بدین صورت که سطح پایه را بر روی صفحه مرجع قرار داده، با چرخاندن جغجغه میکرومتر، فک اندازه‌گیری را به سطح تماس دهید. زمانی که صدای “کلیک” را شنیدید، نشان‌دهنده تماس کامل بین فک و سطح مرجع است. سپس دکمه “ZERO” را فشار دهید. این عمل را چندین بار تکرار نمایید تا هیچ‌گونه انحرافی در مقدار نمایش داده‌شده مشاهده نشود.

   • برای بازه‌های بیش از ۲۵ میلی‌متر: برای تنظیم صفر باید از بلوک استاندارد (یا واحد مرجع) استفاده کنید. بلوک استاندارد را روی صفحه مرجع قرار داده، سطح پایه را روی آن تنظیم کنید، و با چرخاندن جغجغه فک را به سطح بلوک بچسبانید. سپس دکمه “ZERO” را فشار دهید و این فرآیند را چندین بار تکرار نمایید تا مقدار اندازه‌گیری بدون انحراف نمایش داده شود.

3. خواندن مقدار پس از اندازه‌گیری:
   پس از اتمام اندازه‌گیری، پیچ قفل را بچرخانید تا میکرومتر در موقعیت تثبیت شود، سپس مقدار اندازه‌گیری را قرائت کنید.

   • نکته: در بازه‌های بیشتر از ۲۵ میلی‌متر، باید مقدار اولیه (offset) مربوط به فک اندازه‌گیری را به مقدار نمایش داده‌شده اضافه نمایید.

   • به عنوان مثال، در صورت استفاده از فک ۷۵ تا ۱۰۰ میلی‌متر (۳ تا ۴ اینچ)، اگر نمایشگر عدد 10.032mm را نشان دهد، مقدار واقعی اندازه‌گیری شده برابر است با:
     85.032mm = 75 + 10.032

Button Function

ON/OFF…SET: Short press to turn on the power when it is off, short press to turn off when it is on, long press for zero setting.

ABS…in/mm: Short press to switch between absolute and relative measurement, long press to switch between metric and imperial measurement.

Usage

1. Select the appropriate measuring head according to the measuring workpiece and install it.

2. Zero setting: Zeroing setting is required before measurement. Clean the measuring head and basemeasuring surface with a dust-free cloth. For the range of 0-25mm (0-1″), you can do zero setting directly, the base measuring plane contacts with panel, turn the micrometer ratchet, to make sure the measuring head contacts with panel. When you hear the “click” sound, the measuring head and flat panel fully contacts. Press the zero button, and repeat several times until there is no deviation. For the range more than 25mm, zero setting need to use the standard unit, the standard unit places on the panel, the base measuring plane fully contacts with the standard unit, rotate the ratchet, to make sure the measuring head and panel contacts, then press the zero button, and repeat several times until there is no deviation.

3. After the measurement is completed, türn the locking screw to fix the micrometer, remove the micrometer reading. For the range more than 25mm micrometer reading, you need to add the initial value. For the use of 75-100mm (3-4″) measuring head, if the screen displays 10.032mm, then the reading: 85.032mm.
